Peneiração linear com várias camadas possíveis
Galeria do equipamento
Peneiração industrial

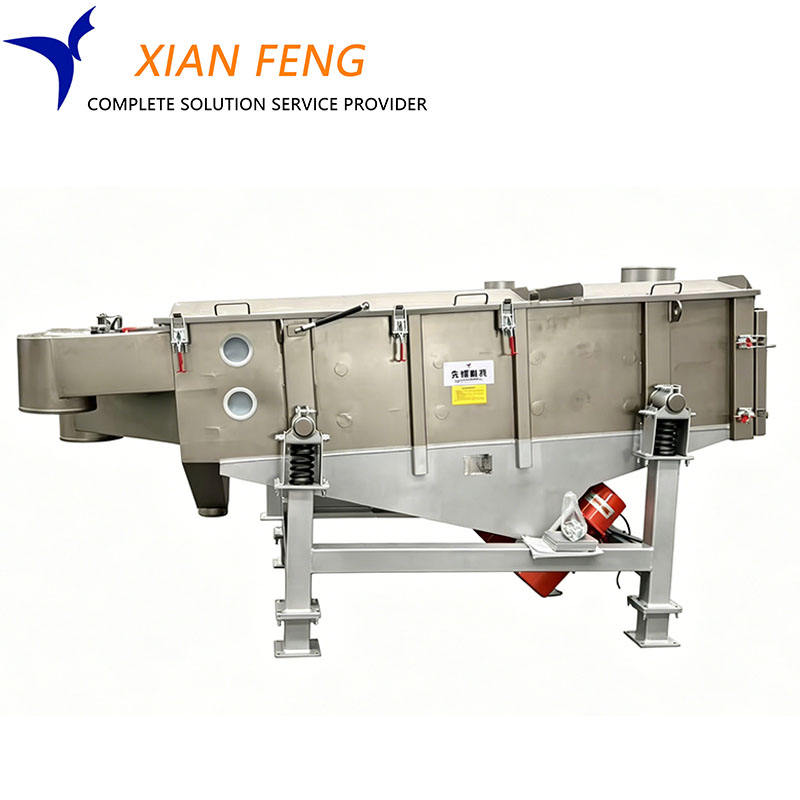

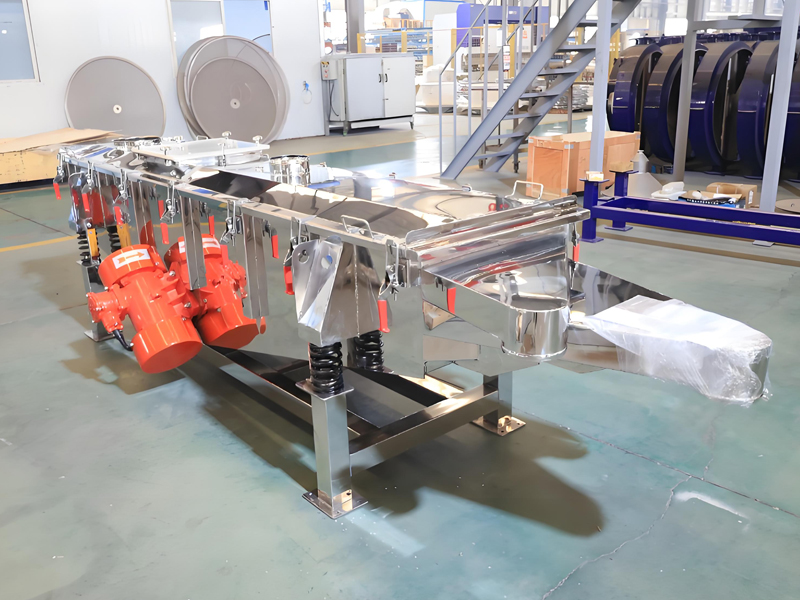

Peneira vibratória linear multicamada
Série XFZ — várias dimensões
Classifica continuamente um produto a granel em várias frações de tamanho, sendo útil quando é necessário separar finos, produto dentro da especificação e partículas maiores. O movimento vibratório linear transporta o material ao longo das malhas; cada camada retém uma fração e deixa passar partículas mais pequenas para a camada seguinte. As frações são encaminhadas para saídas separadas. O número de camadas, as aberturas das malhas e a alimentação devem ser definidos segundo os cortes granulométricos pretendidos, o caudal, a humidade e a facilidade de escoamento do produto.
Separação em frações granulométricas
Dimensionamento conforme produto e malha
Dados técnicos
Configuração de referência
A configuração final é definida para a operação pretendida, as condições de instalação e a compatibilidade com os equipamentos existentes.
Especificações por modelo
Cada coluna identifica um modelo ou uma configuração. Os valores comuns estão assinalados.
↔ Deslize para comparar os modelos
| Parâmetro | XFZ0520 | XFZ0525 | XFZ0530 | XFZ0535 | XFZ1020 | XFZ1025 | XFZ1030 | XFZ1035 | XFZ1040 |
|---|---|---|---|---|---|---|---|---|---|
| Superfície de peneiração (mm) | 500 × 2000 | 500 × 2500 | 500 × 3000 | 500 × 3500 | 1000 × 2000 | 1000 × 2500 | 1000 × 3000 | 1000 × 3500 | 1000 × 4000 |
| Potência dos motores (kW) | 2 × (0,37–0,75) | 2 × (0,37–0,75) | 2 × (0,55–1,1) | 2 × (0,55–1,1) | 2 × (0,55–1,1) | 2 × (1,1–1,5) | 2 × (1,1–1,5) | 2 × (1,5–2,2) | 2 × (1,5–2,2) |
| Camadas da gama | Comum a todos os modelos1–5 | ||||||||
| Peso (kg) | — | — | — | — | — | — | — | — | — |
| Dimensões do equipamento (mm) | — | — | — | — | — | — | — | — | — |
| Alimentação elétrica (V) | — | — | — | — | — | — | — | — | — |
| Caudal de trabalho | — | — | — | — | — | — | — | — | — |
— Dado a confirmar para esta configuração.
As medidas indicam a superfície de peneiração, não as dimensões exteriores. A potência é apresentada por motor, com dois motores; capacidade e instalação dependem da configuração.
Características gerais
| Tipo | Peneira vibratória linear |
|---|---|
| Material | Definido para o produto |
| Número de camadas | Selecionado para as frações pretendidas |
Projeto e fornecimento
Preparado para o seu processo
Antes da proposta, confirmamos a aplicação, os parâmetros de trabalho, as interfaces e o âmbito de fornecimento.
- Seleção e configuração técnica
- Documentação e opções de automação
- Entrega em Portugal, Europa, América do Norte e América do Sul
